Snabbkopplingssystem för vatten

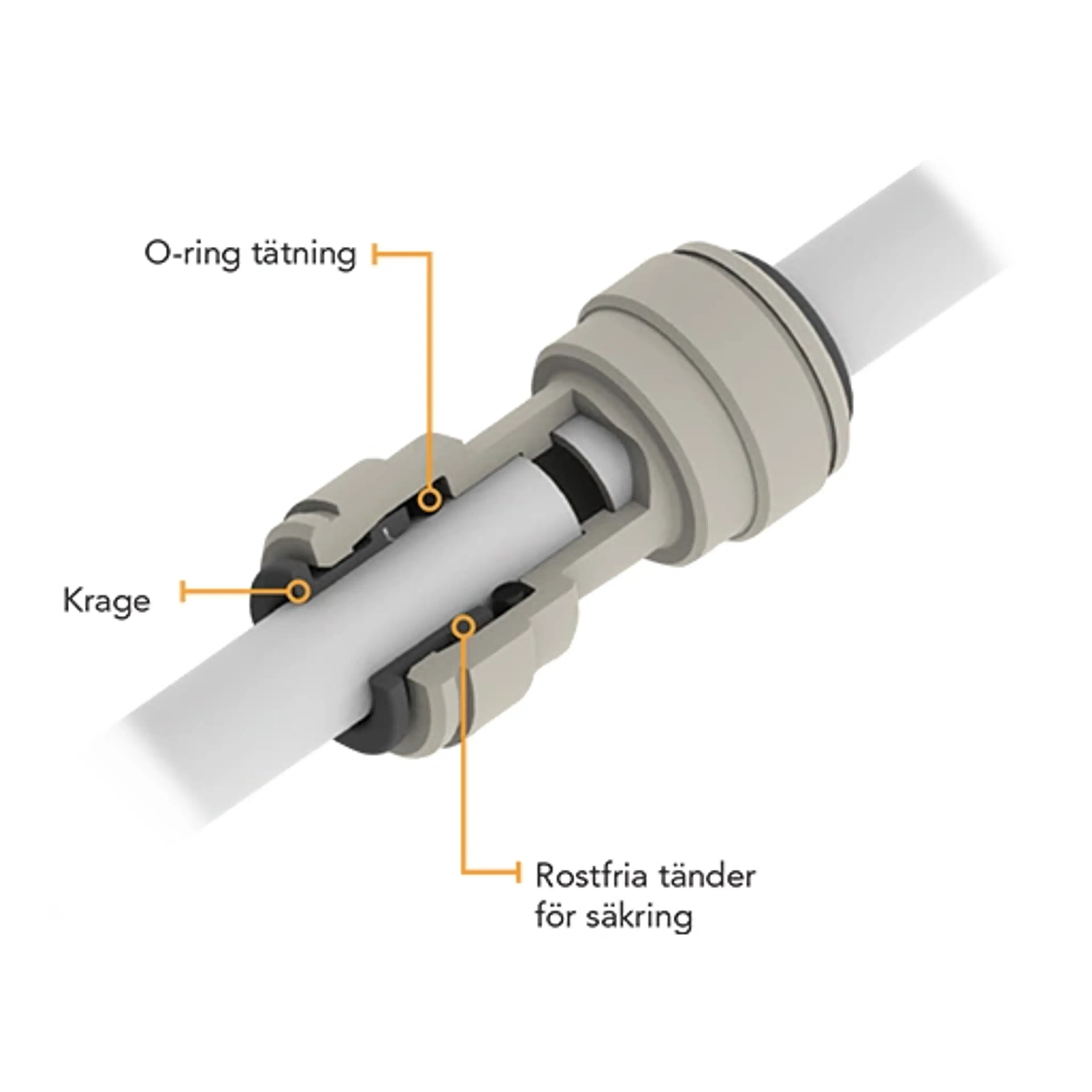

John Guest snabbkopplingssystem använder en enkelt push-fit-metod sammankoppla olika delar av systemet. Alla kopplingar har en “grip and seal”-konstruktion som består av en ring med tänder av rostfritt stål som låser fast röret. Röret omsluts i sin tur av en o-ring på vardera sida i kopplingen för att ge ett permanent skydd mot läckage.
Vid installation är det viktigt att slangen har ett rakt och fint snitt för att ej skada o-ringarna. Utförs installationen på rätt sätt kan kopplingar monteras och demonteras flera gånger om utan att påverka systemets kvalité.
I vårt sortiment består bassortimentet av slang och kopplingar på 15mm som klarar ett flöde på 16 l/min (Max tryck är 10bar vid 20° och 7bar vid 65°). För flöden över 16 l/min bör 22mm slang och kopplingar användas för att sedan fördelas ut i ett flertal 15mm rör.

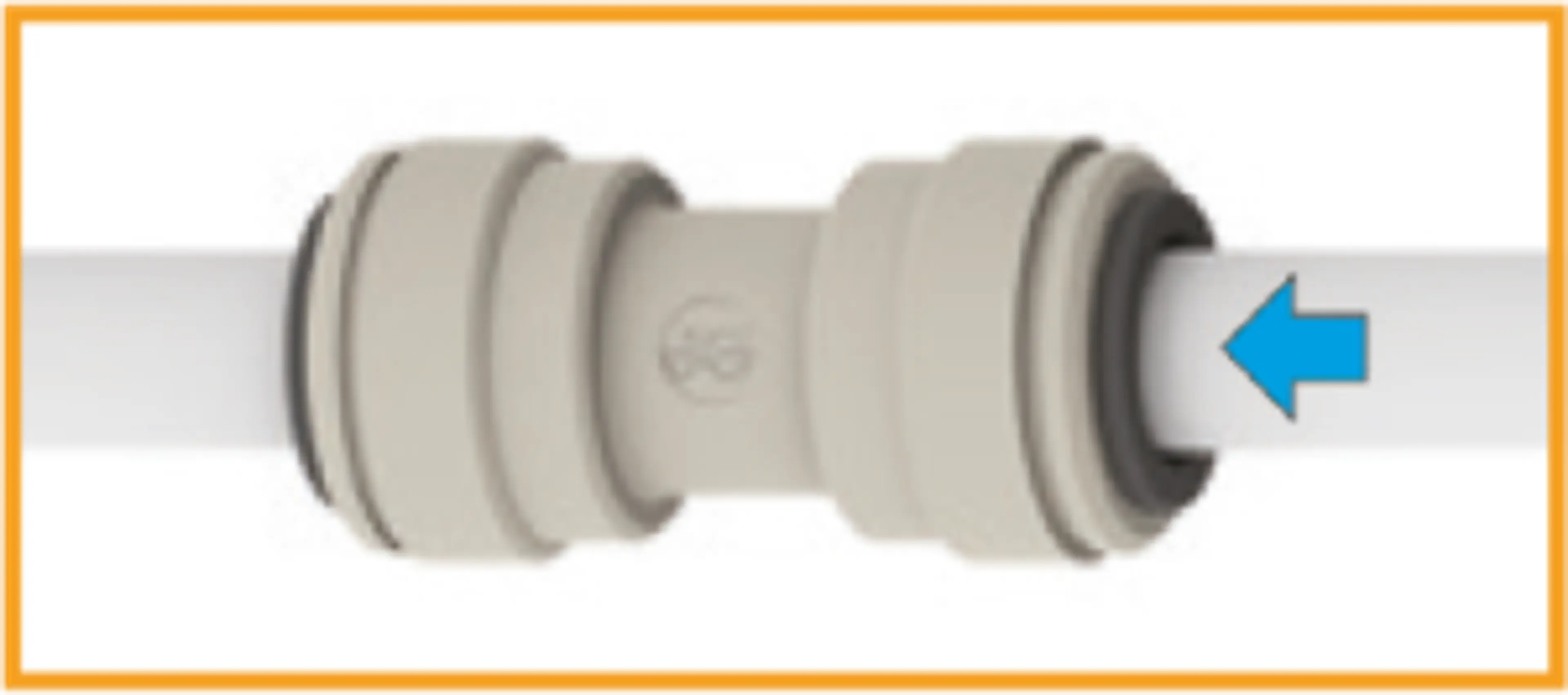

Vid montering trycks slangen in och säkras.

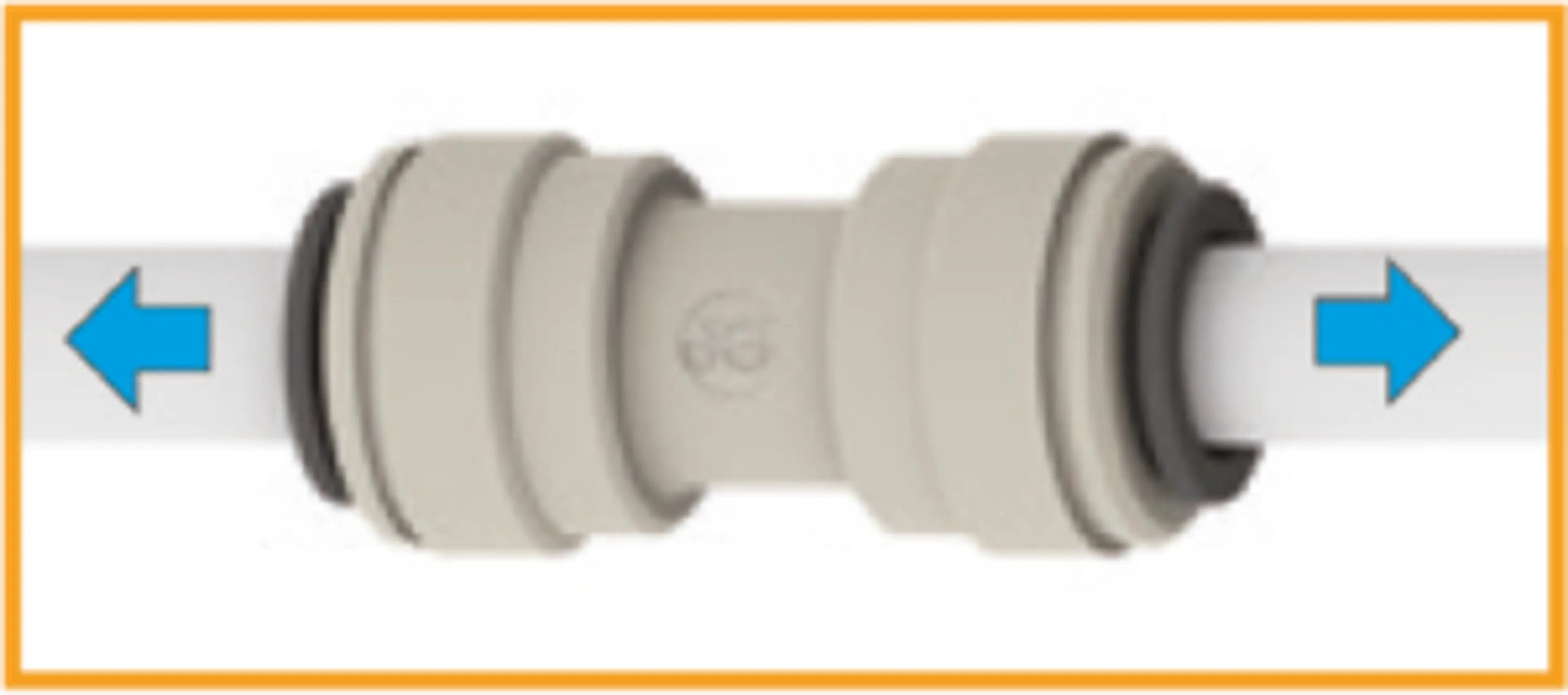

Kontrollera genom att dra i slangen.

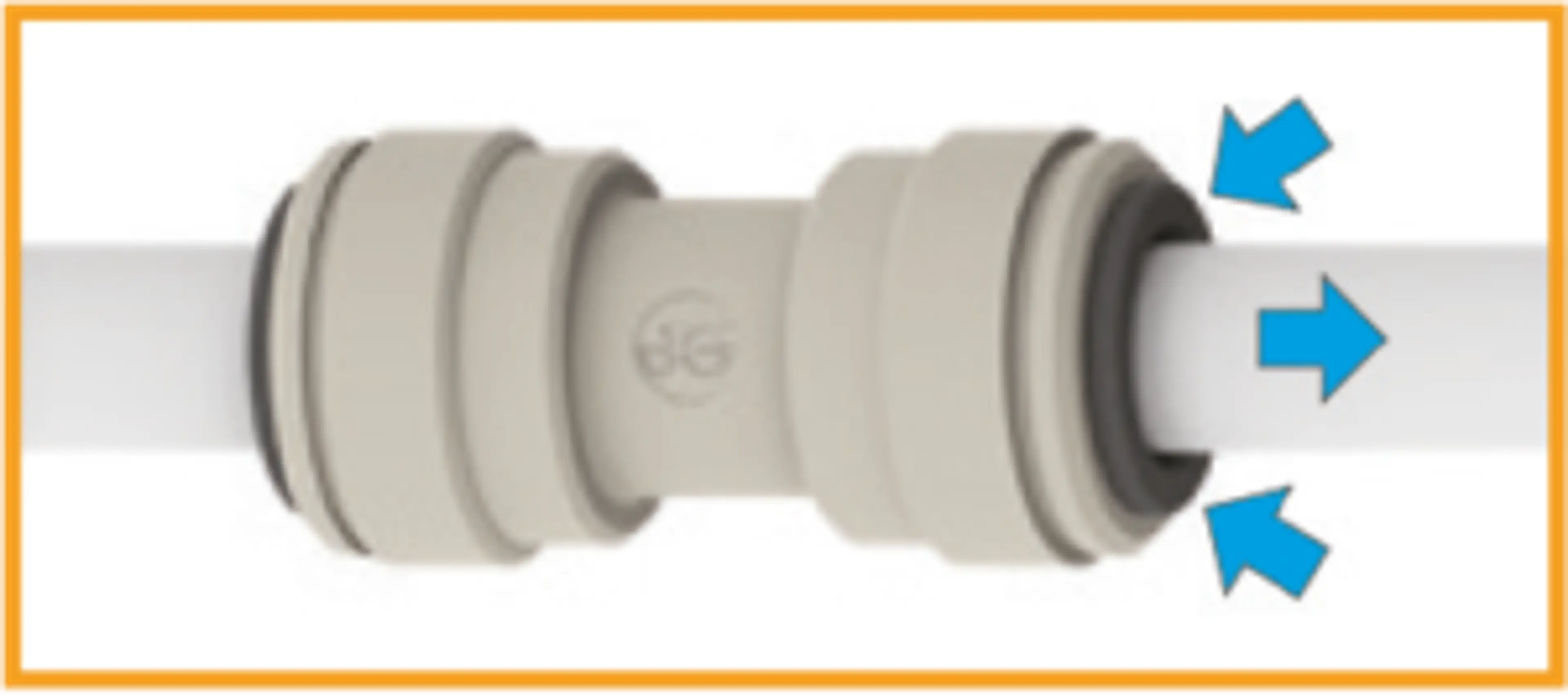

För att lossa slangen, tryck in kragen och dra i slangen.
John Guest snabbkopplingssystem
Används för att koppla samman två rör/slang
► JG Rak Koppling 15 mm
15 mm rak koppling med twist and lock låsning för John Guest snabbkopplingssystem.
Används för att koppla samman två 15 mm rör/slang.
Levereras styckvis
• Max tryck är 10 bar vid 20° och 7 bar vid 65°
• Passar till John Guest 15 mm slang (utvändig dimension)
• Dimensionerad för flöden upp till ca. 16 l/min
• (För högre flöden finns 22 mm system)

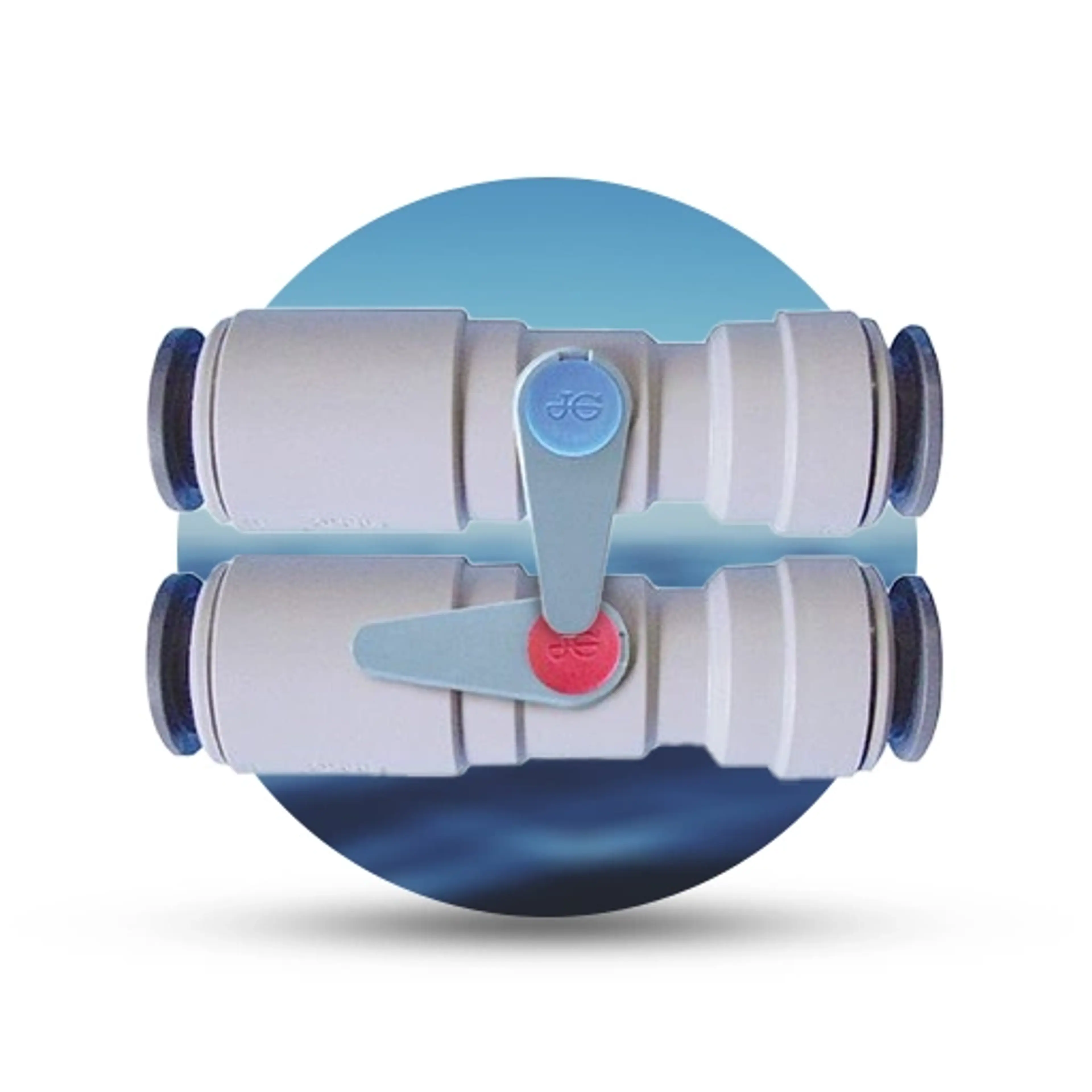

► JG Serviceventil 15 mm Handtag
John Guest serviceventil med handtag för snabb och enkel begränsning av vattenflöde i ett system. Rekommenderad användning tillsammans med PE15115 slang. Röd och blå markering för handtaget levereras med för att indikera kallt eller varmt vatten.
Levereras styckvis
• Max tryck är 10 bar vid 20° och 7 bar vid 65°• Passar till John Guest 15 mm slang (utvändig dimension)
• Dimensionerad för flöden upp till ca. 16 l/min
• (För högre flöden finns 22 mm system)
Snabbkopplingssystem för vatten
John Guest snabbkopplingssystem använder en enkelt push-fit-metod sammankoppla olika delar av systemet.
Alla kopplingar har en “grip and seal”-konstruktion som består av en ring med tänder av rostfritt stål som låser fast röret. Röret omsluts i sin tur av en o-ring på vardera sida i kopplingen för att ge ett permanent skydd mot läckage.
Vid installation är det viktigt att slangen har ett rakt och fint snitt för att ej skada o-ringarna. Utförs installationen på rätt sätt kan kopplingar monteras och demonteras flera gånger om utan att påverka systemets kvalité.
I vårt sortiment består bassortimentet av slang och kopplingar på 15mm som klarar ett flöde på 16 l/min (Max tryck är 10bar vid 20° och 7bar vid 65°). För flöden över 16 l/min bör 22mm slang och kopplingar användas för att sedan fördelas ut i ett flertal 15mm rör.
Alla kopplingar har en “grip and seal”-konstruktion som består av en ring med tänder av rostfritt stål som låser fast röret. Röret omsluts i sin tur av en o-ring på vardera sida i kopplingen för att ge ett permanent skydd mot läckage.
Vid installation är det viktigt att slangen har ett rakt och fint snitt för att ej skada o-ringarna. Utförs installationen på rätt sätt kan kopplingar monteras och demonteras flera gånger om utan att påverka systemets kvalité.
I vårt sortiment består bassortimentet av slang och kopplingar på 15mm som klarar ett flöde på 16 l/min (Max tryck är 10bar vid 20° och 7bar vid 65°). För flöden över 16 l/min bör 22mm slang och kopplingar användas för att sedan fördelas ut i ett flertal 15mm rör.
Vid montering trycks slangen in och säkras.
Kontrollera genom att dra i slangen.
För att lossa slangen, tryck in kragen och dra i slangen.
John Guest snabbkopplingssystem
Används för att koppla samman två rör/slang
► JG Rak Koppling 15 mm
15 mm rak koppling med twist and lock låsning för John Guest snabbkopplingssystem. Används för att koppla samman två 15 mm rör/slang.
Levereras styckvis
• Max tryck är 10 bar vid 20° och 7 bar vid 65°
• Passar till John Guest 15 mm slang (utvändig dimension)
• Dimensionerad för flöden upp till ca. 16 l/min
• (För högre flöden finns 22 mm system)
15 mm rak koppling med twist and lock låsning för John Guest snabbkopplingssystem. Används för att koppla samman två 15 mm rör/slang.
Levereras styckvis
• Max tryck är 10 bar vid 20° och 7 bar vid 65°
• Passar till John Guest 15 mm slang (utvändig dimension)
• Dimensionerad för flöden upp till ca. 16 l/min
• (För högre flöden finns 22 mm system)
► JG Serviceventil 15 mm Handtag
John Guest serviceventil med handtag för snabb och enkel begränsning av vattenflöde i ett system.
Rekommenderad användning tillsammans med PE15115 slang. Röd och blå markering för handtaget levereras med för att indikera kallt eller varmt vatten.
• Passar till John Guest 15 mm slang (utvändig dimension)
• Dimensionerad för flöden upp till ca. 16 l/min
• (För högre flöden finns 22 mm system)
John Guest serviceventil med handtag för snabb och enkel begränsning av vattenflöde i ett system.
Rekommenderad användning tillsammans med PE15115 slang. Röd och blå markering för handtaget levereras med för att indikera kallt eller varmt vatten.
Levereras styckvis
• Max tryck är 10 bar vid 20° och 7 bar vid 65°• Passar till John Guest 15 mm slang (utvändig dimension)
• Dimensionerad för flöden upp till ca. 16 l/min
• (För högre flöden finns 22 mm system)
