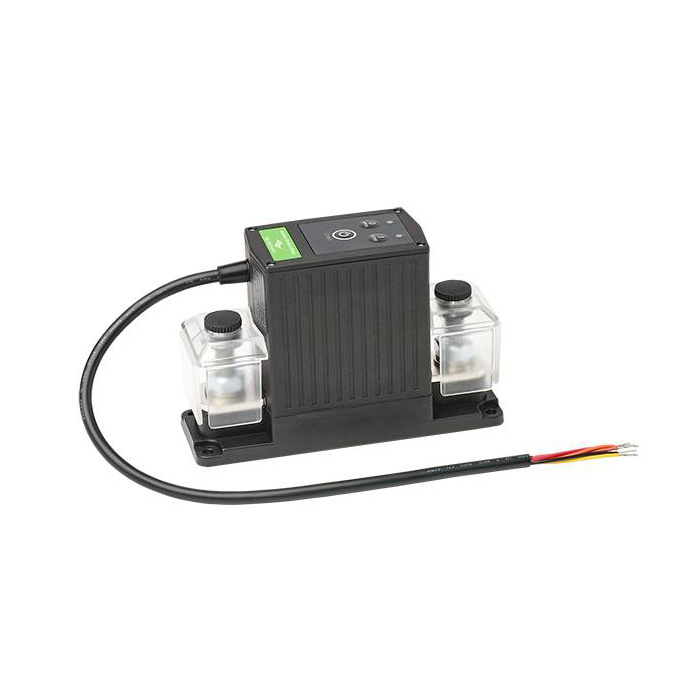

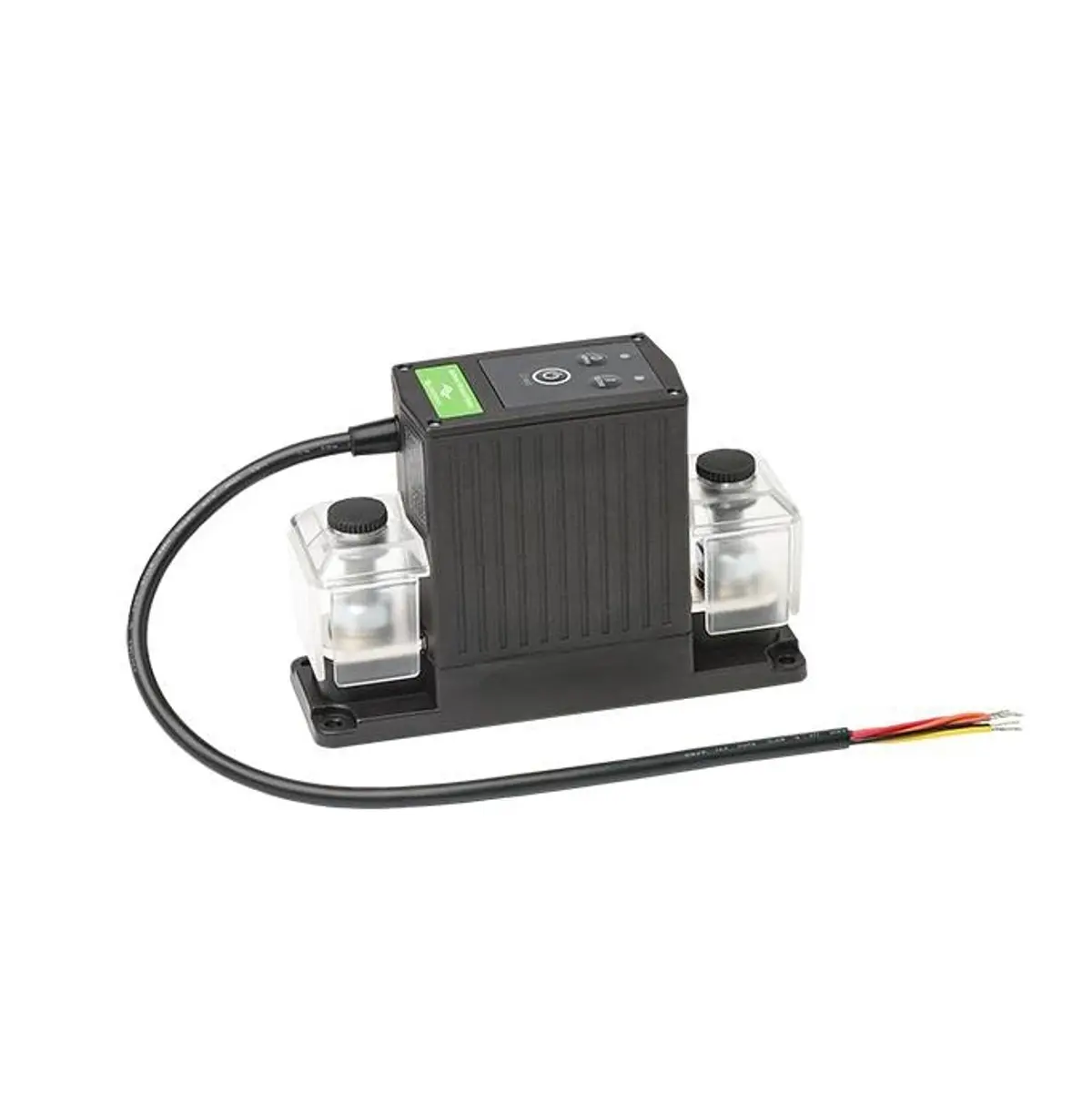

DCM TBP (Battery Protect Relay) har samma funktioner som TBS RBS (Remote Battery Switch) som är en fjärrstyrd huvudströmbrytare (kontaktor). Mycket praktiskt när man vill placera huvudströmbrytaren så nära batteriet som möjligt med möjlighet till fjärrstyrning med en panelströmbrytare.

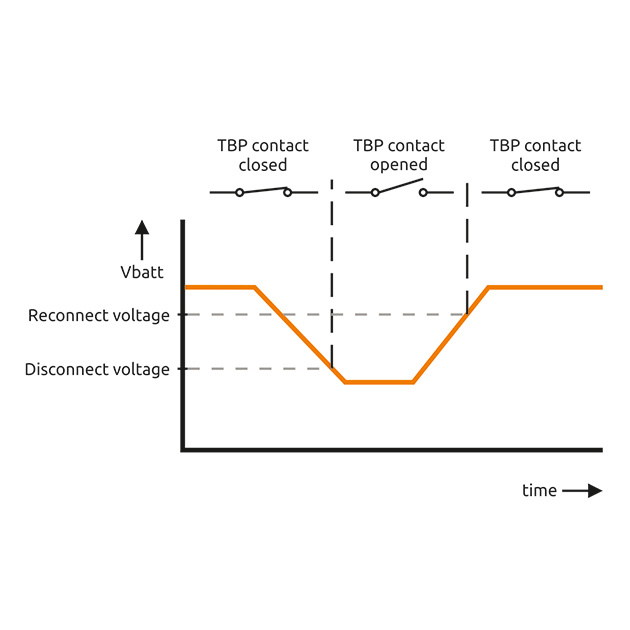

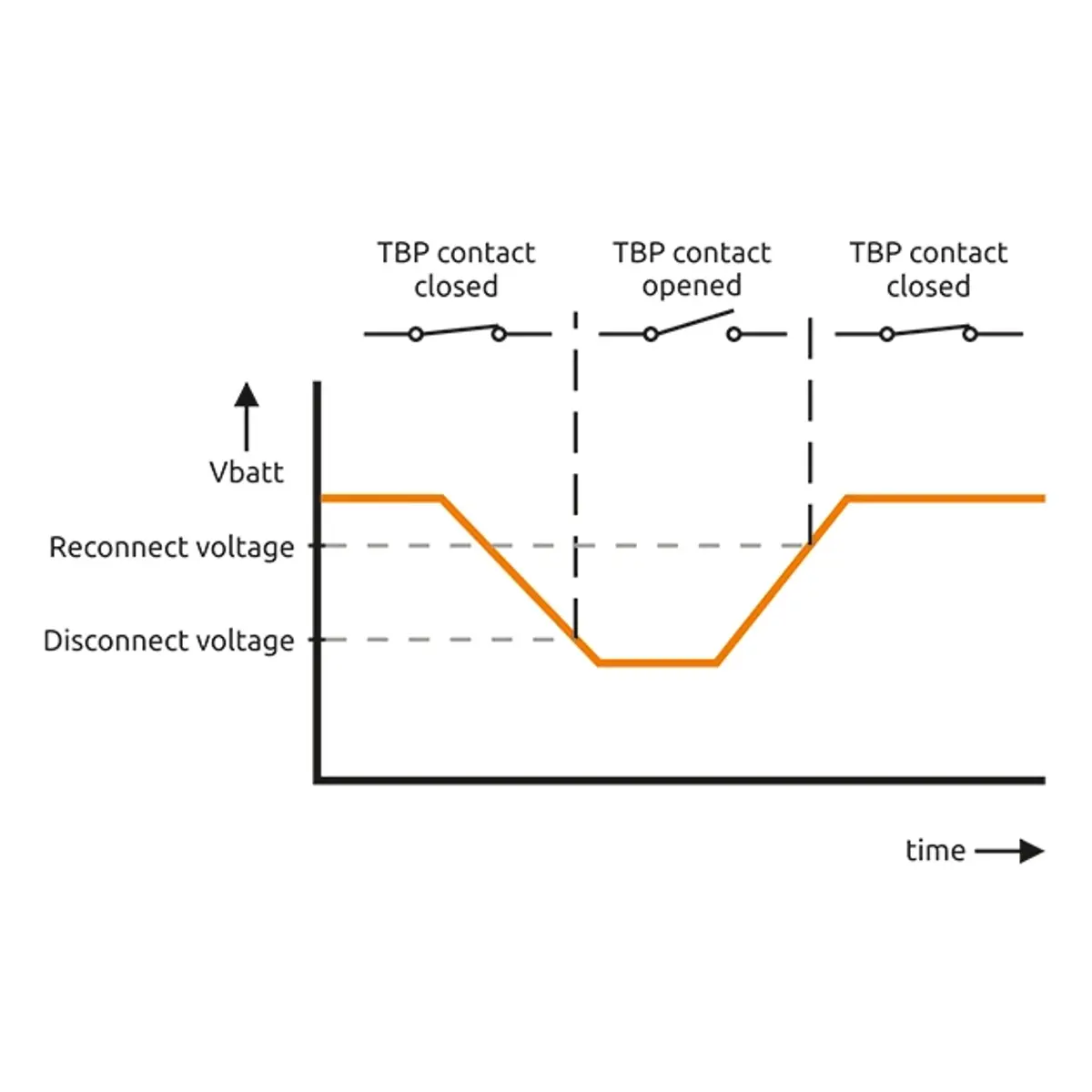

DCM TBP är i tillägg en batterivakt som när spänningen sjunker under ett inprogrammerat läge bryter förbindelsen till batteriet. Det förhindrar att man gör djupurladdningar av batterier vilket förlänger livslängden på dem. När batterispänningen stiger över ett programmerat värde ansluts batteriet igen. Möjlighet finns även att manuellt aktivera brytaren om man är i behov av att utnyttja kraften som finns kvar i batterierna för nödstart. Efter en minut så bryts förbindelsen igen om spänningen fortsatt är för låg.

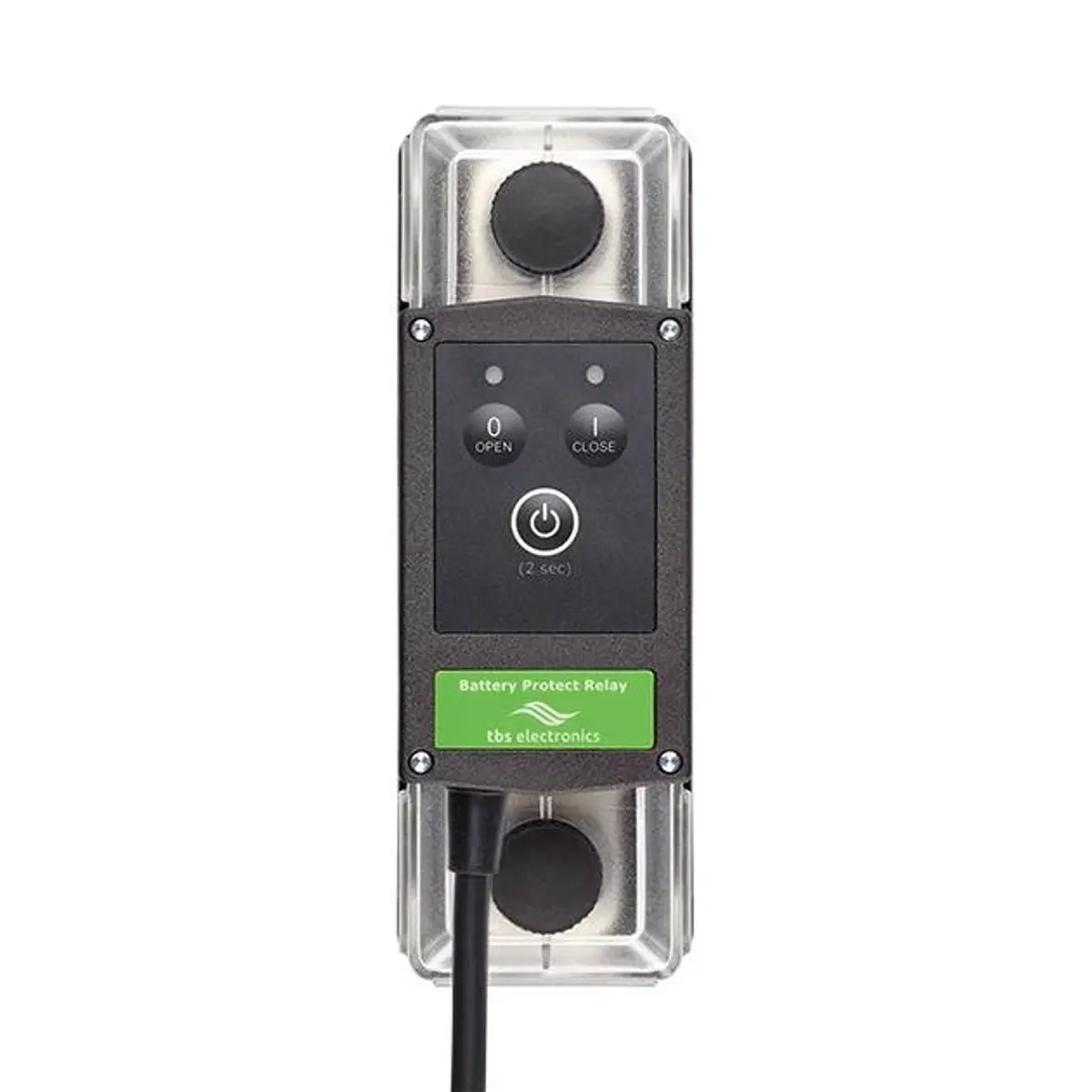

DCM TBP kan aktiveras på och av direkt på enheten med en knapptryckning eller med en strömbrytare monterad på lämplig plats.
• Hanterar upp till 500A kontinuerlig ström (1min peak på 1000A).
• Finns i 12 eller 24V varianter.

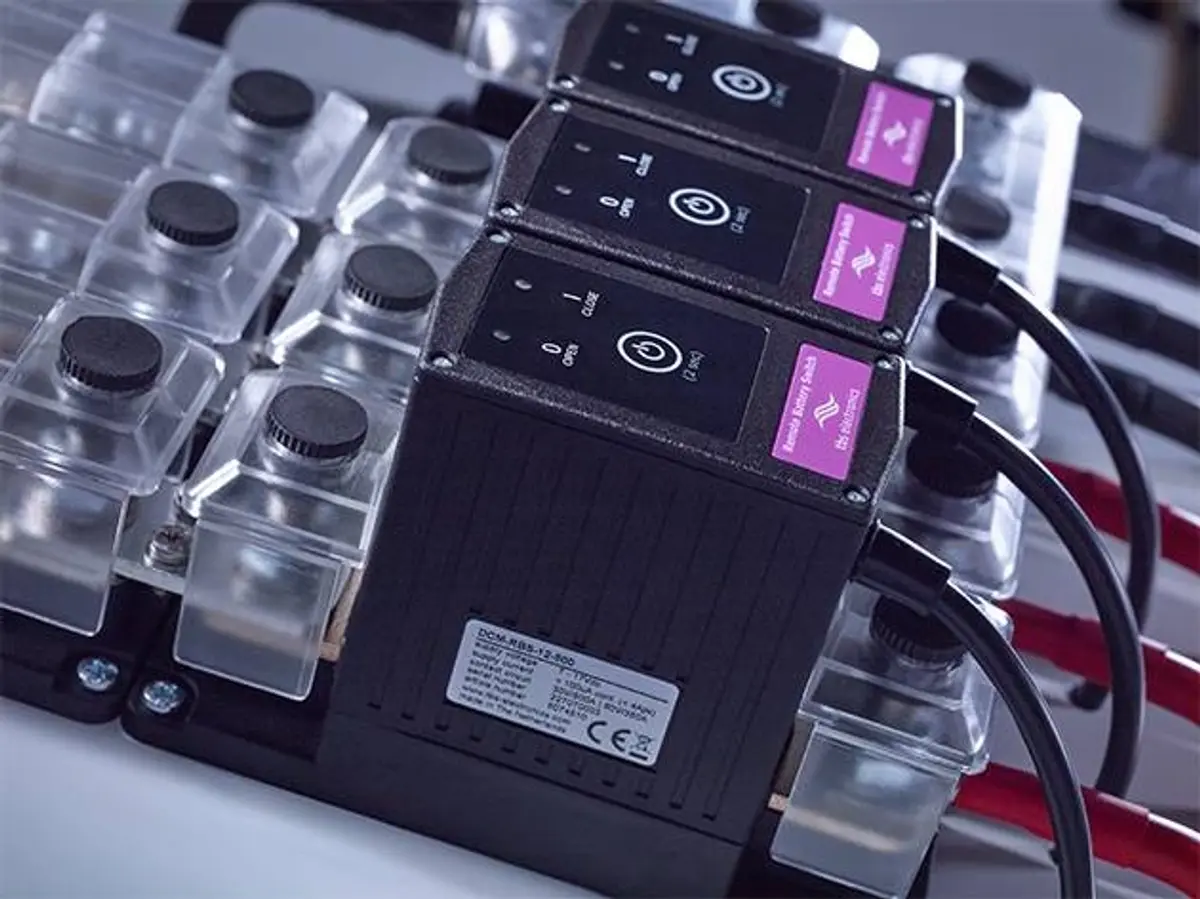

• Kopplas med fördel tillsammans med andra produkter från DCM-serien.
• Lämplig för flertalet olika ström krävande funktioner som bogpropeller, startmotor mm.
• Drar endast ström vid till och frånslag (4A).
• Vatten och dammskyddad enligt IP65
Ytterligare produktinformation finns i manual och datablad.

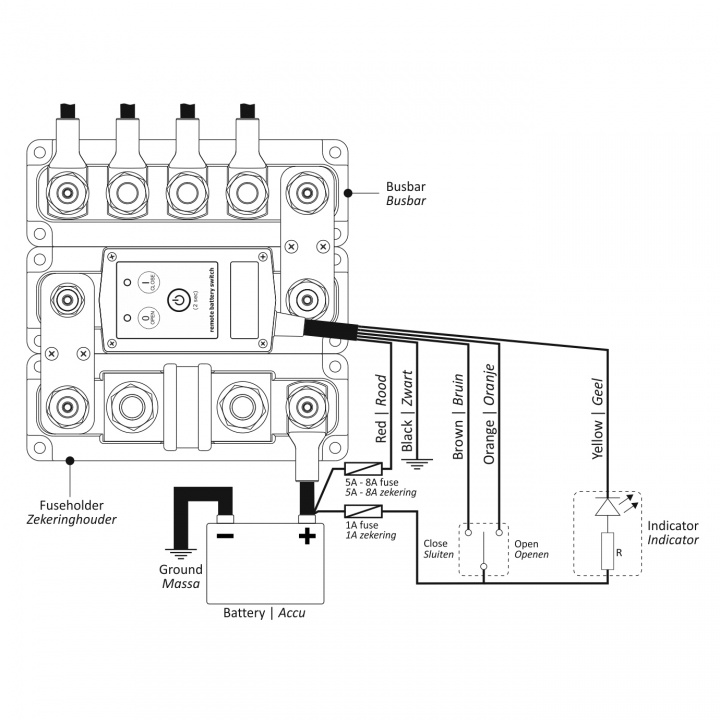

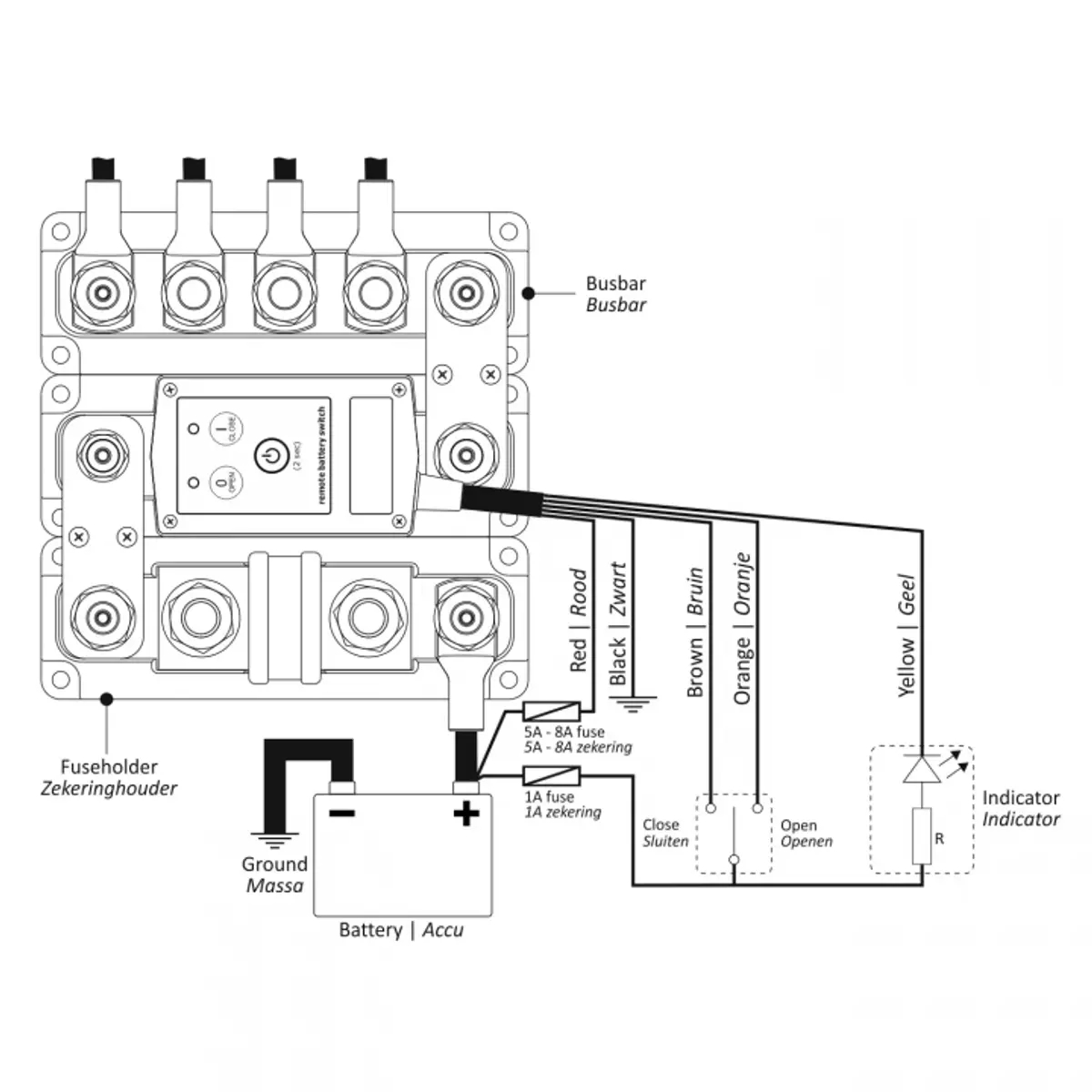

DCM TBP har modular mått som en 3x plint 150x50mm och är 94mm hög. Den är utrustad med M10 anslutningar och en femledad kabel för styrning.
| Artikelnummer | 5074410 | 5074420 |
| Max spänning | 60 Vdc | 60 Vdc |
| Rek spänning | 7-17 Vdc | 14-34 Vdc |
| Progr. frånslag | 9,0-12,2 Vdc | 18,0-24,5 Vdc |
| Progr. tillslag | 10,5-13,8 Vdc | 21,0-27,5 Vdc |
| Max ström: | 500A (1000A 1 min.) | 500A (1000A 1 min.) |
| Anslutningsbultar: | M10 | M10 |
| DCM Storlek: | 1×3 | 1×3 |
| IP-klassning | IP65 | IP65 |
| Mått (LBH): | 150 x 50 x 94 mm | 150 x 50 x 94 mm |
| Vikt | 800 g | 800 g |
| Standarder | CE certifi ed (EMC Directive 2014/30/EU, Low voltage Directive 2014/35/EU, RoHS Directive 2011/65/EU and Ignition protection standard ISO 8846) | |
