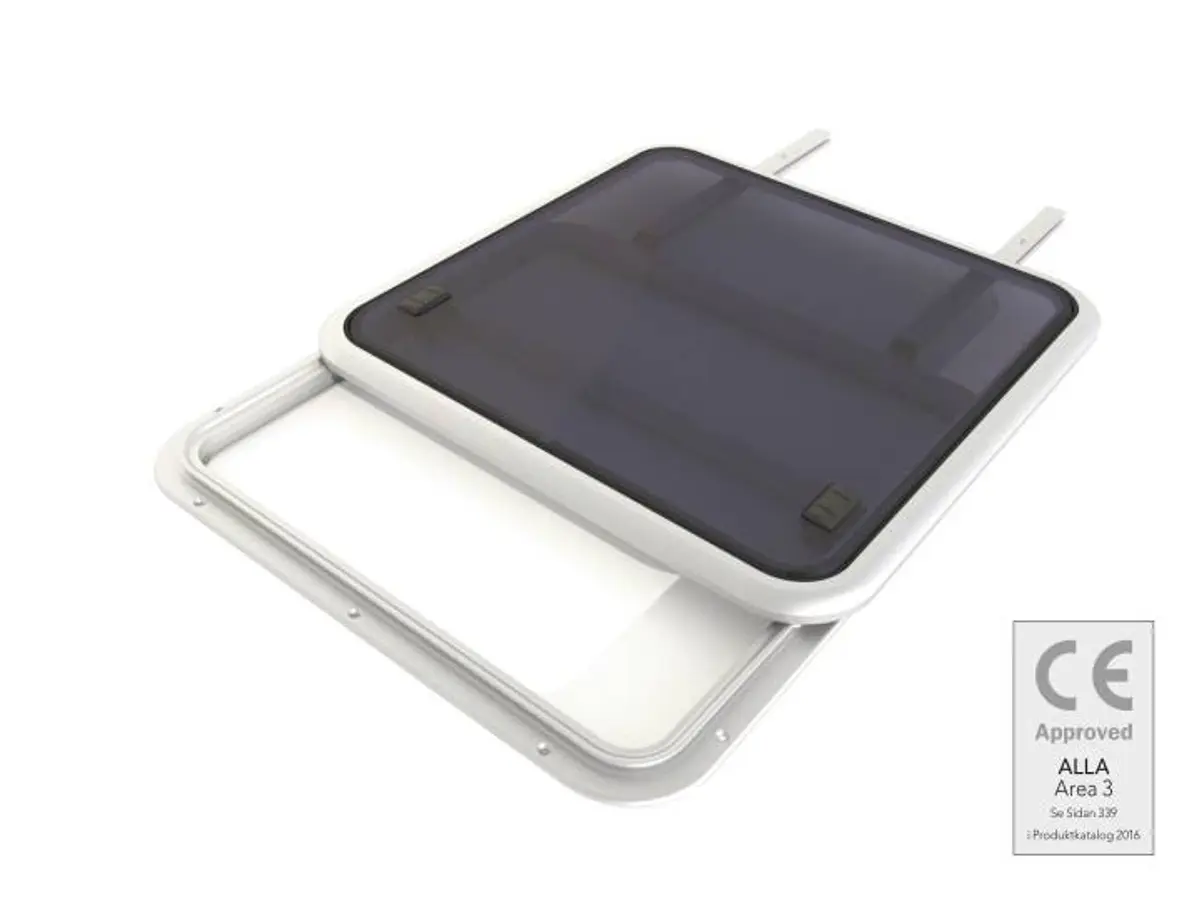

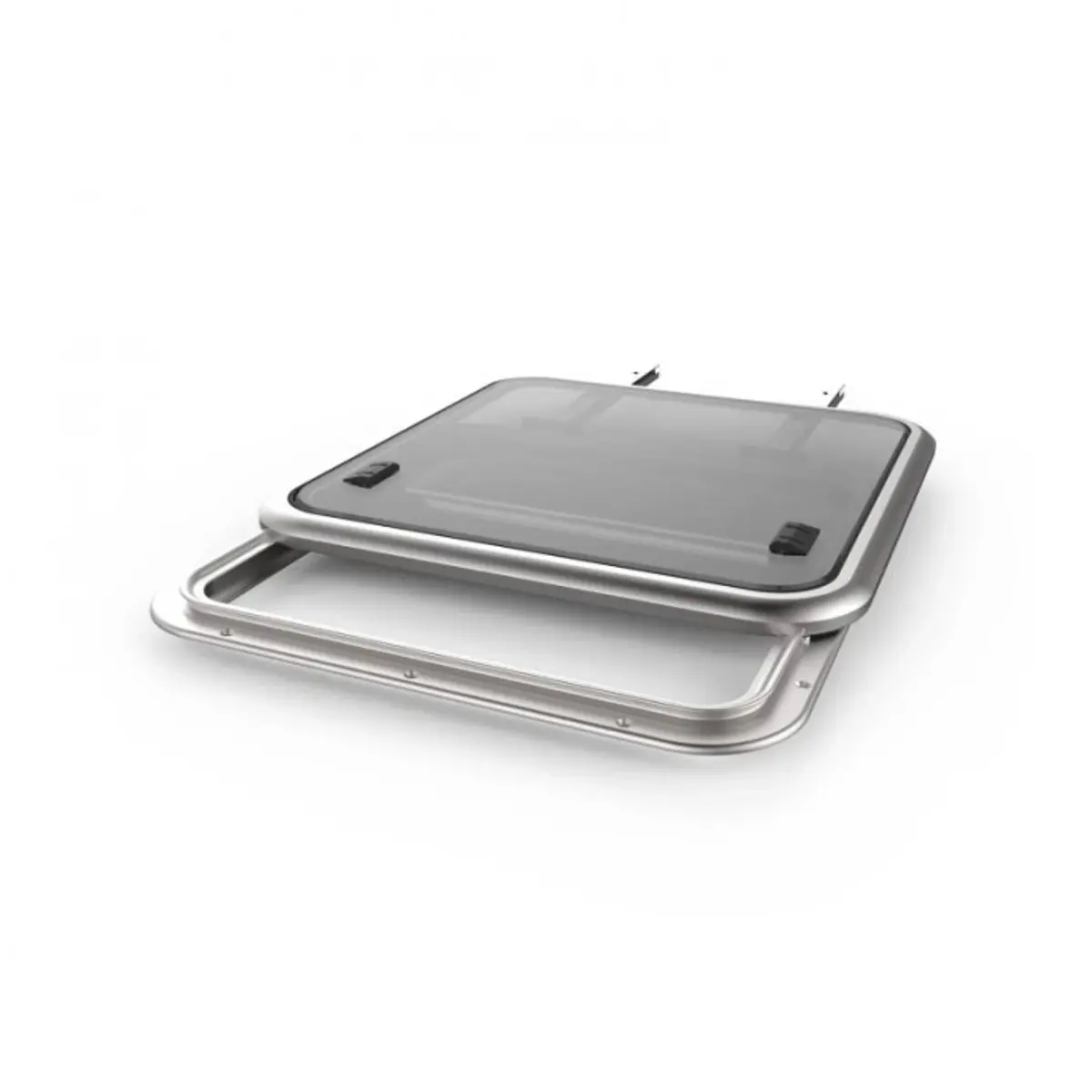

Pilot Hatch är konstruerad för användning i styrhytt på motorbåt och har liknande design som lågprofi l och mediumprofi l luckorna. Finns även i EL-utförande, se relaterade artiklar.
Luckan skapar möjligheten att släppa in ljus i instängda styrplatser och öppnas och stängs med hjälp av ett enda handtag. När inte full ventilation krävs kan man låsa luckan med en öppning på 5 cm. Skjuttekniken kommer från Lewmars skotvagnssystem för racing vilket ger minsta möjliga friktion.
Pilot hatch är försedd med Lewmars unika tätningsystem vilket garanterar att den blir tät och lätt att sköta. Aktrylglaset kan enkelt bytas ut vid behov. Pilot Hatch skall enbart användas till hytt tak och inte som en normal däckslucka och den kan inte öppnas från utsidan.
Luckor skall monteras på en plan yta med en maxtolerans på +/- 1mm
Innerram finns som tillval till storlek 40, 60 och 70 men inte till 78.
Ramen monteras med 5mm CSK skruvar nr 10 UNC 2BA. Gångjärnsdelen monteras med M6 (1/4”)
CE Area 3 godkänd

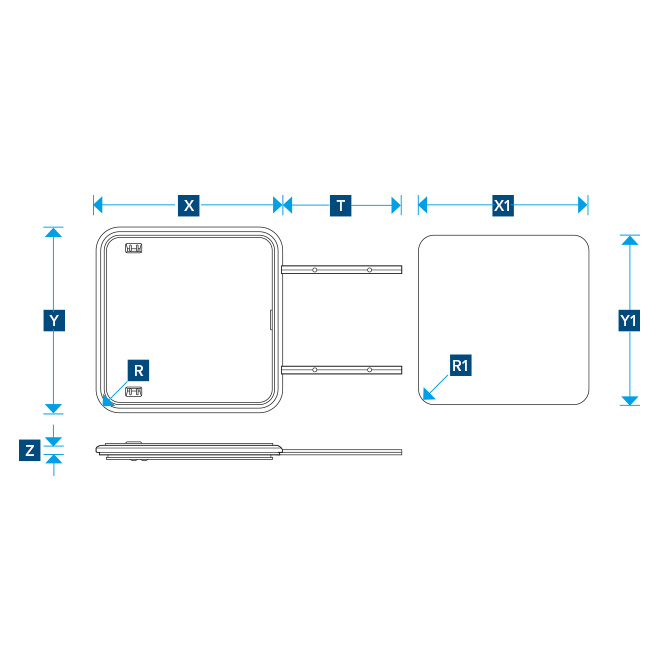

| Stl | X | Y | Z | R | T | X1 | Y1 | R1 |
| 40 | 495 | 491 | 29 | 73 | 284 | 421 | 421 | 42,5 |
| 60 | 581 | 577 | 29 | 73 | 373 | 507 | 507 | 42,5 |
| 70 | 701 | 697 | 29 | 73 | 486 | 627 | 627 | 42,5 |
| 78 | 844 | 790 | 29 | 73 | 638 | 770 | 720 | 42,5 |
Lewmar
