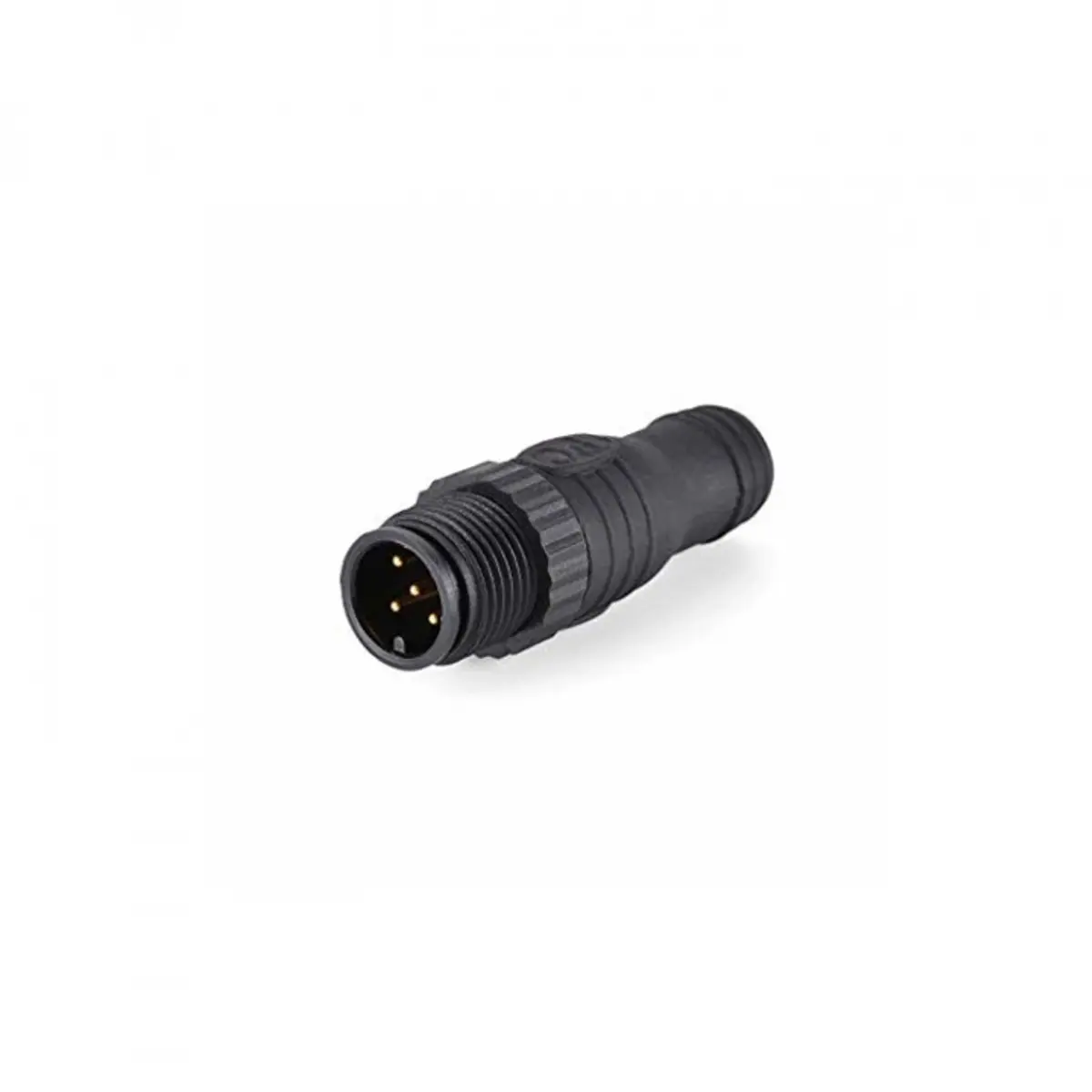

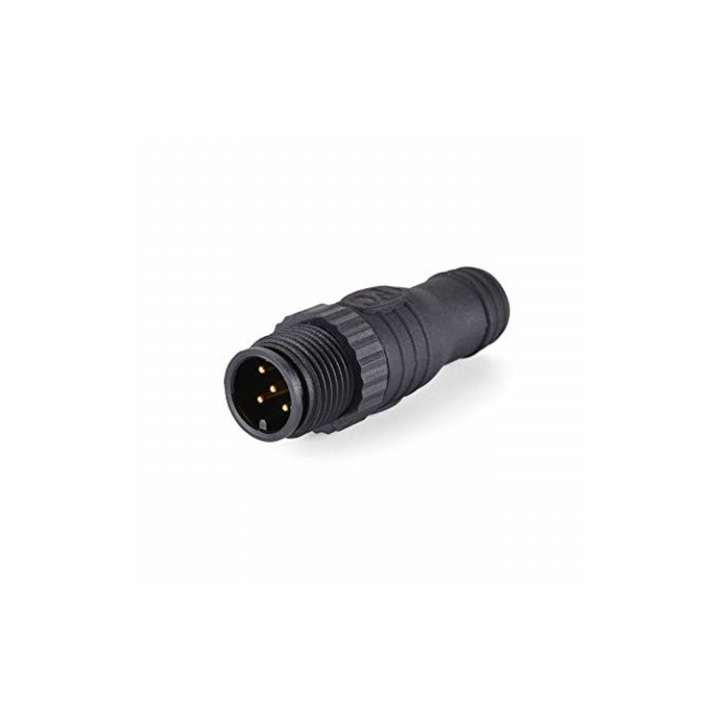

Terminator hane till NMEA 2000-nätverk.
Detaljer:
• Motstånd: 120 Ohm
• Volt: 12 V
En Terminator hane används i ett NMEA 2000-nätverk som en av de två ändmotstånd (termineringsmotstånd) som krävs för att nätverket ska fungera korrekt. NMEA 2000 är ett bussystem där kommunikationen sker via en ryggrad (eller "backbone") som måste vara korrekt terminerad i båda ändar för att undvika signalförvrängning och säkerställa tillförlitlig datakommunikation.
Funktioner och användning:
Avslutar nätverket:
Terminatorerna (han- och honkontakter) placeras vid de två fysiska ändarna av ryggraden. De säkerställer att signalerna som färdas längs kabeln inte reflekteras tillbaka, vilket kan orsaka störningar.
Hane och hona:
Han- och honkontakter används beroende på vilken typ av kontakt som finns i änden av nätverket. En Terminator hane har en stiftkontakt och används där en sådan anslutning behövs.
Placering:
Du monterar Terminator hane i ena änden av NMEA 2000-ryggraden. I den andra änden monterar du en Terminator hona (som har en motsvarande hylskontakt).
Installation:
Terminatorn ansluts direkt till ryggradsporten i slutet av nätverket. Det är viktigt att se till att nätverket har exakt två terminatorer – varken fler eller färre – för att uppfylla NMEA 2000-specifikationen.
Sammanfattning:
Terminator hane: Används i ena änden av nätverket, stiftkontakt.
Terminator hona: Används i andra änden av nätverket, hylskontakt.
Tillsammans skapar de den nödvändiga elektriska avslutningen för att NMEA 2000-nätverket ska fungera korrekt. Om du inte använder rätt terminering kan nätverket uppleva kommunikationsfel, dataförlust eller instabilitet.
